LZY-150CM/CMC系列智能偏光應力儀，是集應力檢測、權限管理、數據管理、報表打印等多種功能于一體的內應力測量儀器，進一步滿足了醫藥、食品包裝、玻璃儀器等行業以及計量檢測服務機構對應力檢測的要求，符合GMP四級權限管理要求，確保測量數據的完整性和可追溯性。

LZY-150CM/CMC系列智能偏光應力儀，通過配備電腦和專業軟件，進一步使測量數據在電腦上顯示、計算并對檢測數據進行管理。使用專業應用軟件“偏光應力儀檢測管理軟件StressExamWorks”可以將應力儀的測量數據輸出到電腦，進行測量數據的保存、管理、輸出，進而打印檢測報告，實現更智能、更便捷、更安全、更規范的檢測要求。

LZY-150CM/CMC系列智能偏光應力儀，適合光學儀器廠、玻璃廠、玻璃制品廠、藥包企業、實驗室、計量檢測服務機構使用，用于測量各類玻璃制品、水晶制品、人工寶石、透明塑料制品及其它光學材料應力值的測量。

LZY-150CM/CMC系列智能偏光應力儀，配備1/4波片和全波片（也稱靈敏色片），因此提供定量測量（Senarmont補償法）和定性測量（比色法）兩種測量方法。

二、?產品配置

LZY-150C/CM/CMC系列智能偏光應力儀，配合我公司LZY-150C偏光應力儀使用，應用StressExamWorks專業數據管理軟件，實現應力檢測的數據管理。

LZY-150C:基本檢測功能，觸摸屏，計算應力，可打印檢測數據。

LZY-150CM：配合電腦使用，實現應力檢測的數據計算、數據管理、報表輸出。

LZY-150CMC：在CM的基礎上增加工業相機，實現拍照及照片管理，可以打印單頁檢測報告。

配置差異表:

三、?產品特點

LZY-150CM/CMC系列智能偏光應力儀，具有測量精度高、數值計算、直觀顯示多組數據、暗視場無需校準及綠色節能等先進特點：

• 測量精度高：采用高精度角度編碼器，光程差測量精度0nm。
• 應力自動計算：用戶輸入總壁厚，可按照標準要求計算應力大小或應力級別。符合GB/T 4545、GB/T 12415、GB/T15726等標準對數據計算的要求。
• 五組數據直觀顯示：應用彩色5英寸液晶顯示屏，同時顯示測量角度值、光程差數值、平均厚度光程差（應力值）、表觀應力級數和真實應力級數，滿足不同行業的測量需求。
• 數據打印功能：采用微型打印機打印測量數據小票。
• 無需校準暗視場：儀器始終保持正確零點，用戶測量過程中無需重復校準零點，避免人為校準造成誤差。
• 中英文界面：中英文觸摸屏操作界面，對一些必要參數進行設置。支持英文數據打印。
• 綠色節能：儀器采用LED光源，綠色節能，壽命更長。
• 人體工程學和模塊化設計：方便用戶使用和維護。

軟件功能

偏光應力儀檢測管理軟件StressExamWorks，是將應力儀與電腦進行連接，利用電腦保存、管理和輸出檢測數據。具有四級管理權限功能，滿足GMP管理權限要求，確保測量數據的完整性和可追溯性。

偏光應力儀檢測管理軟件StressExamWorks，須由我公司專業技術人員進行安裝和測試，經嚴格測試后提供給用戶使用。

StressExamWorks軟件具有如下功能：

• 四級權限管理：滿足GMP權限管理要求，設有操作員、審核員、管理員和超級管理員四類用戶，每個用戶有獨立的用戶名稱和登錄密碼。用戶具有相應的操作和管理權限，所有人員的操作過程均被記錄，以備查詢和追蹤。
• 四類單位體系：使用“nm/mm”、“nm/cm”、“應力級數”等四類檢測單位體系來衡量應力檢測的大小，符合食品、藥品、玻璃儀器等所有行業對玻璃制品應力檢測的應用需求，滿足GB/T4545、GB/T15726、GB/T12415、GB/T18144、YBB00162003、ASTM C148等標準要求。
• 檢測分組管理：基于檢測分組的檢測管理。用戶建立的檢測分組數量、每個分組的檢測數據的數量原則上沒有上限。
• 檢測報告輸出：使用“PDF”格式或“XPS”格式文件輸出不可更改的檢測報告，檢測報告中包含公司信息、檢測信息、設備信息、樣品信息、批次的最大值、最小值、平均值和合格率。
• 檢測數據導出：將檢測數據輸出到Excel文件，以備用戶進一步應用。
• 操作日志記錄：對所有操作人員的操作進行全程記錄，操作日志可以輸出到外部Excel文件。
• 工業相機：支持使用工業相機對檢測圖像進行拍照并保存照片，輸出或打印PDF或XPS格式單頁檢測報告。

•
  四、?滿足標準超差報警：檢測數據超出合格閾值設定的值，通過聲音提醒等方式對用戶進行提示。

LZY-150CM/CMC系列智能偏光應力儀符合或滿足如下標準（包括但不限于）要求：

• GB/T 4545? 《玻璃瓶罐內應力檢驗方法》
• GB/T 12415 《藥用玻璃容器內應力檢驗方法》
• GB/T 15726 《玻璃儀器內應力檢驗方法》
• GB/T 18144 《玻璃應力測試方法》
• YBB00162003 《國家藥品包裝容器（材料）方法標準 內應力測定法》
• JC/T 655? ?《石英玻璃制品內應力檢驗方法》
• JC/T 915? ?《熱彎玻璃》
• ASTM C148 (Standard Test Methods for Polariscopic Examination of Glass Containers)（玻璃容器偏振鏡檢查的試驗方法）

五、?技術參數

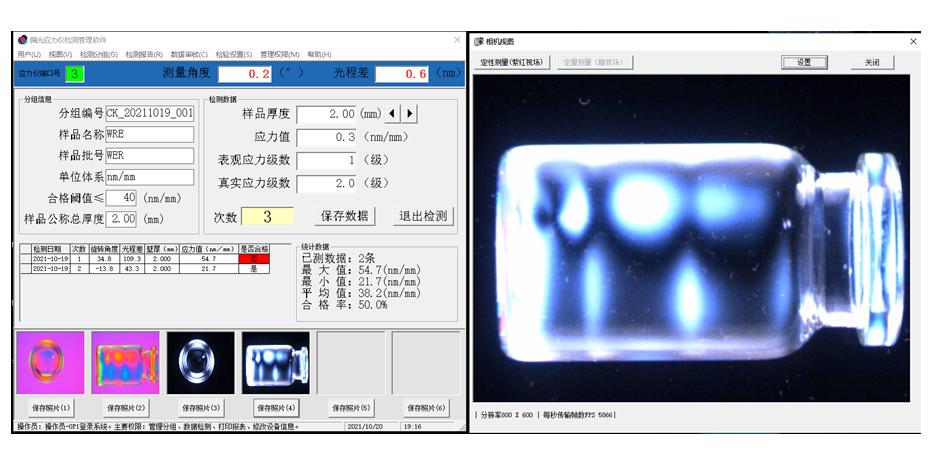

六、?儀器顯示主界面

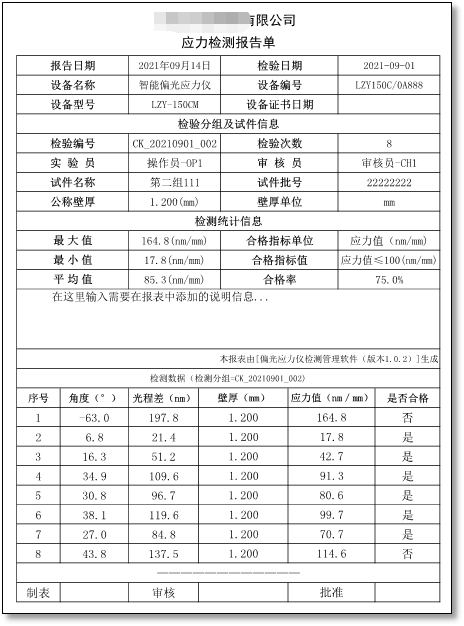

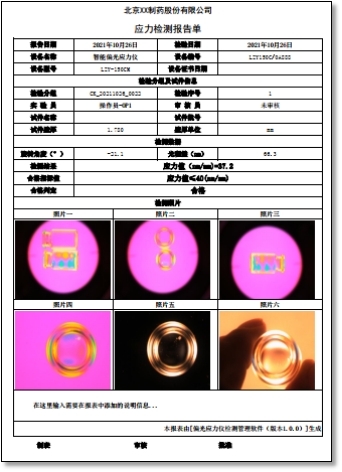

七、?檢測報告

LZY-150CM/CMC系列智能偏光應力儀，是集應力檢測、權限管理、數據管理、報表打印等多種功能于一體的內應力測量儀器，進一步滿足了醫藥、食品包裝、玻璃儀器等行業以及計量檢測服務機構對應力檢測的要求，符合GMP四級權限管理要求，確保測量數據的完整性和可追溯性。

LZY-150CM/CMC系列智能偏光應力儀，通過配備電腦和專業軟件，進一步使測量數據在電腦上顯示、計算并對檢測數據進行管理。使用專業應用軟件“偏光應力儀檢測管理軟件StressExamWorks”可以將應力儀的測量數據輸出到電腦，進行測量數據的保存、管理、輸出，進而打印檢測報告，實現更智能、更便捷、更安全、更規范的檢測要求。

LZY-150CM/CMC系列智能偏光應力儀，適合光學儀器廠、玻璃廠、玻璃制品廠、藥包企業、實驗室、計量檢測服務機構使用，用于測量各類玻璃制品、水晶制品、人工寶石、透明塑料制品及其它光學材料應力值的測量。

LZY-150CM/CMC系列智能偏光應力儀，配備1/4波片和全波片（也稱靈敏色片），因此提供定量測量（Senarmont補償法）和定性測量（比色法）兩種測量方法。

二、?產品配置

LZY-150C/CM/CMC系列智能偏光應力儀，配合我公司LZY-150C偏光應力儀使用，應用StressExamWorks專業數據管理軟件，實現應力檢測的數據管理。

LZY-150C:基本檢測功能，觸摸屏，計算應力，可打印檢測數據。

LZY-150CM：配合電腦使用，實現應力檢測的數據計算、數據管理、報表輸出。

LZY-150CMC：在CM的基礎上增加工業相機，實現拍照及照片管理，可以打印單頁檢測報告。

配置差異表:

三、?產品特點

LZY-150CM/CMC系列智能偏光應力儀，具有測量精度高、數值計算、直觀顯示多組數據、暗視場無需校準及綠色節能等先進特點：

• 測量精度高：采用高精度角度編碼器，光程差測量精度0nm。
• 應力自動計算：用戶輸入總壁厚，可按照標準要求計算應力大小或應力級別。符合GB/T 4545、GB/T 12415、GB/T15726等標準對數據計算的要求。
• 五組數據直觀顯示：應用彩色5英寸液晶顯示屏，同時顯示測量角度值、光程差數值、平均厚度光程差（應力值）、表觀應力級數和真實應力級數，滿足不同行業的測量需求。
• 數據打印功能：采用微型打印機打印測量數據小票。
• 無需校準暗視場：儀器始終保持正確零點，用戶測量過程中無需重復校準零點，避免人為校準造成誤差。
• 中英文界面：中英文觸摸屏操作界面，對一些必要參數進行設置。支持英文數據打印。
• 綠色節能：儀器采用LED光源，綠色節能，壽命更長。
• 人體工程學和模塊化設計：方便用戶使用和維護。

軟件功能

偏光應力儀檢測管理軟件StressExamWorks，是將應力儀與電腦進行連接，利用電腦保存、管理和輸出檢測數據。具有四級管理權限功能，滿足GMP管理權限要求，確保測量數據的完整性和可追溯性。

偏光應力儀檢測管理軟件StressExamWorks，須由我公司專業技術人員進行安裝和測試，經嚴格測試后提供給用戶使用。

StressExamWorks軟件具有如下功能：

• 四級權限管理：滿足GMP權限管理要求，設有操作員、審核員、管理員和超級管理員四類用戶，每個用戶有獨立的用戶名稱和登錄密碼。用戶具有相應的操作和管理權限，所有人員的操作過程均被記錄，以備查詢和追蹤。
• 四類單位體系：使用“nm/mm”、“nm/cm”、“應力級數”等四類檢測單位體系來衡量應力檢測的大小，符合食品、藥品、玻璃儀器等所有行業對玻璃制品應力檢測的應用需求，滿足GB/T4545、GB/T15726、GB/T12415、GB/T18144、YBB00162003、ASTM C148等標準要求。
• 檢測分組管理：基于檢測分組的檢測管理。用戶建立的檢測分組數量、每個分組的檢測數據的數量原則上沒有上限。
• 檢測報告輸出：使用“PDF”格式或“XPS”格式文件輸出不可更改的檢測報告，檢測報告中包含公司信息、檢測信息、設備信息、樣品信息、批次的最大值、最小值、平均值和合格率。
• 檢測數據導出：將檢測數據輸出到Excel文件，以備用戶進一步應用。
• 操作日志記錄：對所有操作人員的操作進行全程記錄，操作日志可以輸出到外部Excel文件。
• 工業相機：支持使用工業相機對檢測圖像進行拍照并保存照片，輸出或打印PDF或XPS格式單頁檢測報告。
•
  四、?滿足標準超差報警：檢測數據超出合格閾值設定的值，通過聲音提醒等方式對用戶進行提示。

LZY-150CM/CMC系列智能偏光應力儀符合或滿足如下標準（包括但不限于）要求：

• GB/T 4545? 《玻璃瓶罐內應力檢驗方法》
• GB/T 12415 《藥用玻璃容器內應力檢驗方法》
• GB/T 15726 《玻璃儀器內應力檢驗方法》
• GB/T 18144 《玻璃應力測試方法》
• YBB00162003 《國家藥品包裝容器（材料）方法標準 內應力測定法》
• JC/T 655? ?《石英玻璃制品內應力檢驗方法》
• JC/T 915? ?《熱彎玻璃》
• ASTM C148 (Standard Test Methods for Polariscopic Examination of Glass Containers)（玻璃容器偏振鏡檢查的試驗方法）

五、?技術參數

六、?儀器顯示主界面

七、?檢測報告

LZY-150C觸摸屏數顯偏光應力儀，是集應力檢測、數據計算、液晶觸屏、打印輸出等多種功能于一體的玻璃及透明塑料制品內應力檢測儀器，進一步滿足了醫藥、食品包裝等行業以及計量檢測服務機構對應力檢測的規范性要求。

LZY-150C觸摸屏數顯偏光應力儀，選用高精度編碼器進行測量，使用彩色5英吋觸摸屏顯示檢測結果，適合光學儀器廠、玻璃廠、玻璃制品廠、藥包企業、實驗室、計量檢測服務機構使用，用于測量各類玻璃制品（包括各類玻璃瓶、罐、杯、管、器皿、燈泡、燈管、玻璃量器、玻璃儀器、光學儀器、異型制品、手機屏幕等）、水晶制品、人工寶石、透明塑料制品及其它光學材料內應力的測量。

二、?測試原理

LZY-150C觸摸屏數顯偏光應力儀，配備1/4波片和全波片（也稱靈敏色片），因此提供兩種測量方法：

• 定量測量（Senarmont補償法）：儀器配備1/4波片，采用補償法定量測定玻璃的內應力數值。
• 定性測量（比色法）：儀器配備全波片，可以根據偏振場中的干涉色序，通過觀察干涉顏色情況，定性判斷玻璃制品的內應力大小及分布。

三、?產品特點

LZY-150C觸摸屏數顯偏光應力儀，具有測量精度高、應力數據自動計算、直觀顯示多組數據、打印、暗視場無需校準及綠色節能等先進特點：

• 測量精度高：采用高精度角度編碼器，測量精度優于0nm。
• 五組數據直觀顯示：使用彩色5英寸液晶顯示屏同時顯示5組數據。結合用戶輸入的參數自動進行計算，可同時顯示測量角度值、光程差數值、單位厚度光程差、表觀應力級數和真實應力級數。
• 中英文界面觸摸屏操作：中英文觸摸屏操作界面。
• 無需校準暗視場：儀器始終保持正確零點，用戶測量過程中無需重復校準零點，避免人為校準造成誤差。
• 綠色節能：儀器采用LED光源，綠色節能，壽命更長。
• 人體工程學和模塊化設計：方便用戶使用和維護。

四、?符合標準

LZY-150C觸摸屏數顯偏光應力儀在出廠前已嚴格調試，開機即可使用，符合或滿足如下標準（包括但不限于）要求：

GB/T 4545? 《玻璃瓶罐內應力檢驗方法》

GB/T 12415 《藥用玻璃容器內應力檢驗方法》

GB/T 15726 《玻璃儀器內應力檢驗方法》

GB/T 18144 《玻璃應力測試方法》

YBB00162003 《國家藥品包裝容器（材料）方法標準? 內應力測定法》

JC/T 655? ?《石英玻璃制品內應力檢驗方法》

JC/T 915? ?《熱彎玻璃》

ASTM C148 (Standard Test Methods for Polariscopic Examination of Glass Containers)（玻璃容器偏振鏡檢查的試驗方法）

五、?技術參數

六、?界面介紹

• 中英文界面顯示：操作界面采用中文和英文同時顯示。
• 自動計算應力結果：用戶正確設定厚度值以及壁厚單位，系統自動計算單位長度的光程差值和真實應力級數。
• 直觀顯示五組數據：在數據顯示界面同時顯示五組檢測數據：旋轉角度、光程差、單位厚度光程差（應力大小）、表觀應力級數和真實應力級數。
• 數據打印：對測量數據進行打印。在主界面上點【打印】按鈕，可將當前顯示的數據進行打印。
• 設置：進行必要的參數設置，如調整時間、輸入厚度值、設置壁厚單位。

玻璃制品應力檢查儀是應用偏振光干涉原理檢查玻璃內應力或晶體雙折射效應的儀器。由于儀器備有靈敏色片，并應用1/4波片補償方法，因此本儀器不僅可以根據偏振場中的干涉色序，定性或半定量的測量玻璃的內應力，還可以準確定量測量玻璃的內應力數值。

LZY—150D數顯玻璃制品應力檢查儀采用高精度角度編碼器測量角度，測量數據直接顯示在顯示屏上，具有測量精度高、直觀易讀、無需校準、綠色節能等優點，是替代傳統度盤式應力儀的最佳選擇。

二、?產品特點

• 高精度測量：本產品采用高精度絕對式角度編碼器進行測量，測量精度優于2nm。
• LED顯示屏雙數值顯示：本產品顯示窗采用高清晰LED顯示屏，可同時顯示測量角度及光程差數值，用戶可直觀獲得所需數據，使測量直觀易讀。
• 暗視場無需校準：本產品在出廠前對暗視場進行了精確校對。由于采用了絕對式編碼器，偏振場的暗視場總是處于零角度點，因此無需用戶校對零點，避免了人為校對暗視場造成的誤差。
• 綠色節能：本產品采用了更加節能環保的LED光源，相對傳統光源節能80%以上。

三、?測試標準

• GB/T 4545 ?《玻璃瓶罐內應力檢驗方法》
• GB/T 12415 《藥用玻璃容器內應力檢驗方法》
• GB/T 15726 《玻璃儀器內應力檢驗方法》
• JC/T 655 ??《石英玻璃制品內應力檢驗方法》
• YBB00162003　《國家藥品包裝容器（材料）方法標準　內應力測定法》
• ASTM C148 (Standard Test Methods for Polariscopic Examination of Glass Containers)（玻璃容器偏振鏡檢查的試驗方法）

四、?產品參數

玻璃制品應力檢查儀,也稱偏光應力儀,是應用偏振光干涉原理檢查玻璃的內應力或晶體雙折射效應的儀器。儀器備有靈敏色片，并應用1/4波片補償方法，因此本儀器不僅可以根據偏振場中的干涉色序定性或半定量的測量玻璃的內應力，還可以定量測量玻璃內應力的級別數值。

本儀器適用于對各種玻璃瓶、罐、杯、玻璃管、燈泡、異型制品、玻璃器皿、水晶制品、人工寶石、光學玻璃及其它光學材料應力測量和產品質量控制，尤其在白酒瓶、啤酒瓶、牛奶瓶等玻璃制品生產中廣泛應用于應力測量。本儀器可用于判定透明注塑制品殘余應力分布，有助于優化模具設計及提高注塑工藝。

本儀器采用LED光源，使用壽命長，相對于傳統應力儀產品節能85%以上；由于LED光源是冷光源，熱輻射小，大大降低了對起偏鏡造成的損害，進而提高了儀器整體的使用壽命

二、?測試原理

利用本儀器在測試內應力時可直接讀出制品的應力等級。按照國家標準《玻璃瓶罐內應力檢驗方法》（GB/T4545）中的描述（參見附表二），玻璃瓶罐內應力表觀應力級數共分為10個等級，即檢偏鏡旋轉7.3゜為一個應力等級，也就是說檢偏鏡旋轉0゜～7.3゜為1級應力，7.4゜～14.6゜為2級應力，以此類推。

儀器的最小刻度值為3.65゜，因而可精確讀數到相當于國家標準的0.5級精度。為便于醫藥包裝行業對安瓿瓶、西林瓶等制品的內應力檢測要求，度盤上的綠色標線(數字2旁邊較長的綠線)為常用的40納米（nm）標線。如圖1所示。

三、?儀器參數

通過測定透明物體由于內應力而產生的雙折射現象來進行快速、大量的檢驗。廣泛應用于光學玻璃、玻璃制品、透明塑料制品工業。

二、?產品特點

• WYL-3度盤應力儀是用來測定透明物體由于內應力而產生的雙折射現象的儀器。
• 它具有定量和定性兩種功能，操作簡單方便，非常適用于工業應用。
• 這種應力（雙折射）的來源，是由于不均勻的冷卻或外界機械作用等原因引起的，它直接影響光學玻璃、玻璃制品、透明塑料制品的質量。
• 應力控制是光學玻璃、玻璃制品、透明塑料制品等生產工藝中極其重要的一環。
• 本應力儀可通過觀察應力來定性或定量來鑒定制品（被測件）質量，被廣泛應用于光學玻璃、玻璃制品、透明塑料制品工業作快速、大量的檢驗，解決了實際上無法通過數學運算的復雜問題。

三、?使用介紹：

• 觀察范圍和樣品尺寸:?觀察范圍是視場的范圍,?樣品的尺寸可以大于視場的范圍,只要觀察的部分可以放于視場中,就可以觀測.
• 測量單位:如果度數是角度的,你可以乘以系數,自己換算成納米值.

通過測定透明物體由于內應力而產生的雙折射現象來進行快速、大量的檢驗。廣泛應用于光學玻璃、玻璃制品、透明塑料制品工業。

二、?技術參數

三、?使用介紹

• 觀察范圍和樣品尺寸: 觀察范圍是視場的范圍, 樣品的尺寸可以大于視場的范圍,只要觀察的部分可以放于視場中,就可以觀測.
• 測量單位:如果度數是角度的,你可以乘以系數,自己換算成納米值.

產品介紹

玻璃制品應力檢查儀是應用偏振光干涉原理檢查玻璃內應力或晶體雙折射效應的儀器。由于儀器備有靈敏色片，因此本儀器可以根據偏振場中的干涉色序，定性或半定量的測量玻璃的內應力。因此本儀器適合光學儀器廠、玻璃廠、玻璃制品廠作測量光學玻璃、玻璃制品及其它光學材料的應力。

技術參數

偏振片通光口徑：15O毫米

眼鏡偏振片對角尺寸：48毫米
